Перед ремонтом окон с деревянными переплетами следует основательно обследовать их состояние и выяснить следующее:

- соответствие техническим требованиям размеров поперечных сечений примененных деревянных деталей;

- состояние древесины, защита ее поверхности;

- особое внимание обратить на признаки загнивания;

- приемлемость конструкций окон для дальнейшего использования, особенно для применения теплоизоляционного остекления;

- соответствие современным требованиям оконных приборов - запоров, петель, другой аппаратуры. Дефекты окон и их причины приведены в таблицах ниже:

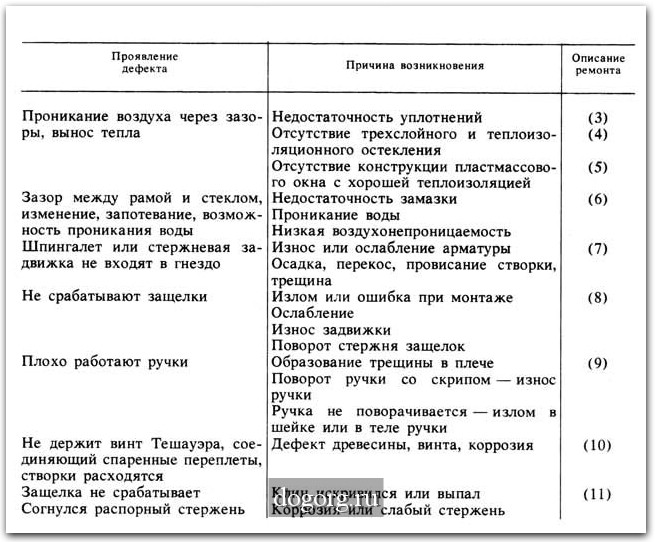

Дефекты окон

(1) Вследствие ослабления и износа системы петель происходит отвисание или осадка створки. Замыкающие скобы, штыри ударяются под гнезда. Створку окна надо поставить на первоначальное место, закрепив петли. Временно поднять уровень навески створки можно с помощью подложенных шайб, но целесообразнее заменить петли. При увлажнении необходимо принять меры по изоляции поверхности. В результате набухания и усыхания древесины нарушается взаимное расположение створок и рамы и возникают трение, заедание створок. После подгонки снова закрашивают поверхности в соответствии с нормативными требованиями. Заедание может быть вызвано и неправильным остеклением или креплением углов створки. Основной причиной может быть низкое качество, влажность древесины или склейки, а также излишняя нагрузка (многослойное остекление), отсутствие крепежных скрепок или коррозия угольников. Способом ремонта может стать правильное расположение стекол, расклинивание, а также проклеивание углов створок, закрепление скрепками и угольниками.

(2) Вследствие рассыхания древесины и ее деформации у петель образуются зазоры, на стороне притвора створка стукается о раму. Причиной подобного дефекта может также стать неправильная технология монтажа. Положение можно исправить сгибанием стержней шпингалетов вовнутрь, погружением их на необходимую глубину гнезд. Из-за износа арматуры также могут увеличиться зазоры и образоваться люфты. Если стержневые шпингалеты, концы шпингалетов и хомуты старых окон износились, то они упираются уже не в гнезда, а в подоконник. Такие же дефекты могут быть вызваны износом крюков поворотных шпингалетов и гнезд. Способом ремонта может быть соответствующая подгонка, исправление деталей запоров; при необходимости их замена. Неправильная подгонка из-за неравномерных зазоров может вызвать люфт всей створки. Усыхание древесины также может увеличить размер зазоров, поэтому деформированная створка едва покрывает, а иногда и не покрывает притвора. Положение можно исправить, прибив к притвору рейки сечением 5/10, 7/15 мм (см. схему № 1 ниже). Из-за неправильной эксплуатации кромки упорных планок снашиваются и получают повреждения, а из-за повреждения запоров (нижняя часть шпингалетов не входит в гнезда) образуются значительные зазоры. Способ ремонта состоит в обеспечении постоянного использования верхних и нижних запоров, в креплении к раме и створкам упорных планок. Отсутствие уплотнителя, а также его плохое качество способствуют увеличению зазора. Зазор надо прочистить и хорошо промазать замазкой.

(3) Выбирая способом ремонта герметизацию, надо поступать осмотрительно, так как любое решение связано с экономическими последствиями. Порядок использования герметиков показан на схемах №№ 2 - 5 ниже. Особого упоминания заслуживает уплотнение зазора между стеной и рамой.

(4) В большинстве старых домов, даже в наиболее фешенебельных, применяли стекло толщиной 3 мм и соответствующие этому конструкции окон. Конструкции таких окон невозможно использовать для более толстых стекол. В этих случаях на шурупах прикрепляют прижимные планки.

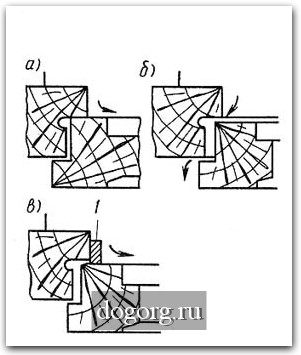

Схема № 1

Устранение наружного зазора притвора окна

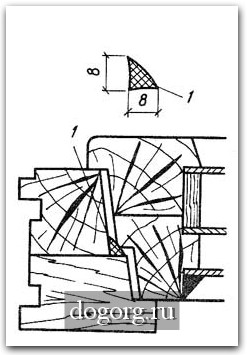

а - теоретически правильный зазор; б -действительный зазор; в - после ремонта; 1 - рейка Схема № 2

Расположение пористой прокладки треугольного сечения

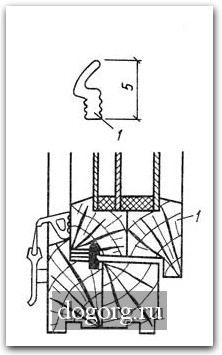

1 - прокладка треугольного профиля Схема № 3

Расположение уплотнения из искусственной резины серповидного профиля

1 - уплотнение серповидного профиля

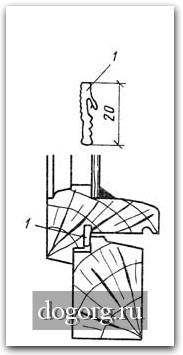

Схема № 4

Расположение уплотнения экструдированного профиля из ПВХ

1 - экструднрованный профиль из ПВХ Схема № 5

Расположение уплотнения

Возможные варианты теплоизоляции и тройного остекления показаны на схемах №№ 6 и 7 ниже. Трехслойное остекление (схема № 6) состоит из промежуточного стекла, размещенного в специальной рамке, крепящегося с помощью простых элементов к внешней или внутренней створке. Вставная рамка делается из деревянных или пластмассовых реек, причем углы жестко не фиксируются. Такое решение пригодно для того, чтобы стекло, размещенное во вставной рамке, было доступно с обеих сторон, что обеспечивает возможность его чистки. Значит, и третье стекло можно очищать от пыли. Это решение может быть применено в любых оконных конструкциях со спаренными створками, причем расходы и затраты труда сравнительно невелики.

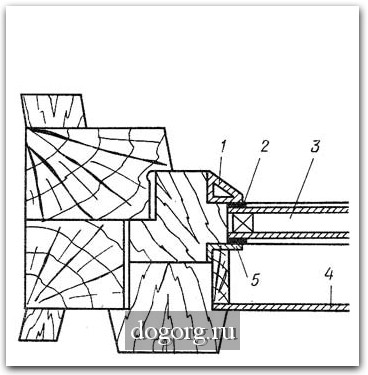

Схема № 6

Тройное остекление спаренных оконных рам

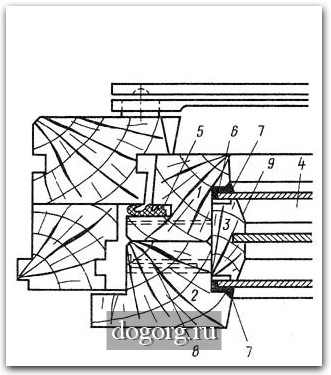

1 - пластмассовая прижимная рейка; 2 - уплотнение; 3 - теплоизоляционный стеклопакет; 4 - простое стекло; 5 - алюминиевая прижимная рейка Схема № 7

Трехслойное остекление спаренных оконных рам

1 - наружная створка; 2 - внутренняя створка; 3 - планка; 4 - стекло; 5 - изоляционная прокладка; 6 - замазка; 7 - эластичная замазка; 8 - винт; 9 - гильза винтовая
