Дефекты листового остекления
(1) Вследствие сильного ударного механического воздействия (удар, летящий камень) на поверхности листа стекла образуются характерные расходящиеся из одной точки лучевые трещины, иногда в месте удара образуется отверстие. В процессе ремонта вынимают разбитое стекло, фальцы прочищают, вставляют новый лист стекла с учетом технических требований для нового остекления. Из больших листов можно вырезать листы меньших размеров, производя разрезы перпендикулярно трещинам.
(2) Аналогичные дефекты возникают и из-за посторонних включений (дефекты стекла) - частиц шамота, кварца и др. Причина заключается в разности теплового расширения или в напряжениях, возникающих под влиянием внешних воздействий.
(3) Трещины неправильной формы, раковинообразные углубления обычно свидетельствуют о внутренних напряжениях, возникших в результате неверного охлаждения. Такие листы стекла в процессе вставки под действием внешних воздействий (механическое, солнечный нагрев), как правило, трескаются. Такое стекло должно быть заменено.
(4) Вставляя листовое, стекло, надо всегда обращать внимание на то, чтобы стекло не соприкасалось ни с рамой, ни с крепежными конструкциями. При остеклении под замазку причиной образования трещин обычно является слишком плотное прибивание гвоздей; при остеклении без замазки - давление на стекло прижимной планки (штапика).
(5) Хорошо вставленное стекло треснет, если оно испытывает постоянное изгибающее напряжение. Образование трещины может быть следствием, например, коробления рамы (створки), деформаций, происходящих вследствие недостаточно хорошо работающего запора.
(6) Трещины, пересекающие все стекло, расходящиеся у краев на мелкие, свидетельствуют и о воздействии большой распределенной нагрузки. Такое разрушение вызывает, например, действие ветровой или снеговой нагрузки, превышающей прочность стекла.
(7) Вставляя стекла, очень важно правильно их подклинить. В зависимости от вида створок (от того, как они открываются) применяется разное подклинивание, но при любом размере стекла необходимо применять две подкладки. Подклинивание в зависимости от вида створок выполняют следующим образом (см. схему ниже):
Размещение несущих и дистанционных клиньев при производстве остекления створок
а - распашная; б - нижнеподвесная откидная оконная; в - универсальная распашно-откидная; г - подъемная; д - горизонтально-поворотная; е - фиксированная; ж - центрально вертикально-поворотная; з - эксцентрично вертикально-поворотная; 1 - дистанционные клинья; 2 - несущие клинья.
- в открывающейся в сторону створке у нижнего угла со стороны петель и у диагонально расположенного угла по вертикальной и горизонтальной сторонам - на расстоянии 50 - 100 мм от углов;
- в створке фрамужного типа и в створке, поднимаемой вдоль нижней кромки, - на расстоянии 50 - 100 мм от углов;
- в створке поворотной вокруг горизонтальной оси - снизу и сверху на расстоянии 50 - 100 мм от углов;
- в створке поворотной вокруг вертикальной оси - по обе стороны от оси на расстоянии 10 мм.
Подклинивание следует устраивать для листов стекла площадью 1,5 м2, толщиной минимум 3 мм.
(8) Размер стекольного фальца следует подбирать так, чтобы с обеих сторон стекла были зазоры по 3 мм для укладки замазочного материала, создания упругой прокладки и предотвращения соприкасанияя стекла с прижимной планкой и материалом рамы. Если стекольный фальц очень узок (или рама покороблена), прокладку из замазки сделать не удается, тогда в точке, где стекло касается твердой поверхности, под воздействием длительного сжимающего напряжения образуются трещины (см. схему ниже):

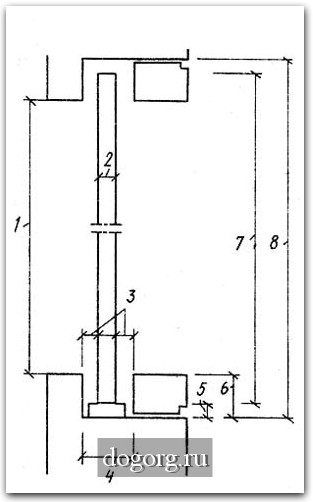

Остекление - основные параметры
1 - внутренний размер остекляемой конструкции; 2 - толщина стекла; 3 - боковой зазор; 4 - ширина паза; 5 - зазор для вставки стекла; 6 - глубина паза; 7 - размер стекла; 8 - размер пазов остекляемой конструкции.
(9) Если в непосредственной близости от застекленной поверхности расположен сильный источник тепла, из-за пере¬менного нагревания и охлаждения стекло трескается. Поэтому при размещении отопительных t:Iриборов следует учитывать, что нормальное тянутое или литое листовое стекло при резком изменении температуры в 70 °С может лопнуть. Между поверхностью стекла и отопительным прибором следует устанавливать теплозащитный или теплоизоляционный экран.
|
  |
