| |
Главная - Строительство Битумные вяжущие вещества Битумными называют строительные материалы, в состав которых входят битумы. Битумные вещества представляют собой сложные смеси углеводородов и их производных. При нормальной температуре это твердые массы или густые жидкости темного, почти черного цвета. Они не растворяются в воде, а многие из них и в кислотах, но растворяются в сероуглероде, хлороформе, бензоле и других органических растворителях. В зависимости от исходного сырья битумные вяжущие вещества делятся на нефтяные и природные.
Нефтяные битумы получают из сырой нефти на нефтеперегонных заводах. По способу производства нефтяные битумы делят на остаточные, окисленные, крекинговые и компаундированные.
Остаточные битумы, или гудрон, получают в атмосферно-вакуумных установках непрерывного действия после отгонки из высокосмолистой нефти бензина, керосина и других топливных и масляных фракций. При нормальной температуре они представляют собой твердые вещества с небольшой вязкостью.
Окисленные битумы изготовляют путем продувки кислородом воздуха через гудроны, крекинг-остатки и другие нефтяные остатки. При такой продувке под действием кислорода воздуха нефтяные остатки окисляются и уплотняются, увеличивая вязкость.
Крекинговые битумы представляют собой остатки после разложения (крекинга) нефти и нефтяных масел при высокой температуре с целью получения большого выхода бензина.
Полученные крекинговые остатки дополнительно подвергаются окислению, в результате чего образуются окисленные крекинговые битумы. Такие крекинг-битумы обладают повышенной хрупкостью.
Компаудированные битумы получают компаундированием (смешением остатков, получающихся при переработке нефти).
В строительстве используют только остаточные и окисленные нефтяные битумы. В зависимости от назначения они классифицируются на строительные, кровельные и дорожные.
Каждую группу битумов делят еще на марки. В основу их классификации положена пенетрация - глубина проникания в битум иглы стандартного прибора - пенетрометра (см. схему слева) под действием груза массой 100 г в течение 5 с при температуре 25 °С. Глубину проникания иглы определяют в градусах пенетрометра, при этом 1° = 0,1 мм. Для строительных и дорожных битумов пенетрация соответственно составляет (0,5 .. .4) и (4 ... 30) мм. Кроме пенетрации к важнейшим свойствам битума относят температуру размягчения и степень растяжимости. Растяжимость битумов определяют на дуктилометре, разрывающем образцы восьмерки из битума (см. схему ниже):
Дуктилометр
а - общий вид прибора; б - форма для приготовления образцов; 1 - маховик; 2 - водонепроницаемый ящик; 3 - шкала; 4, 5 - соответственно подвижные и неподвижные салазки; 6 - отверстие для крепления формы; 7 - битум; 8 - разборные части формы.
Образец битума во время испытания при температуре 25 °С начинает вытягиваться в нить. Момент разрыва нити фиксируется прибором, а на линейке отмеряют длину до момента разрыва. Эта длина (в см) и служит мерой растяжимости битума.
Температурой размягчения битумов называют температуру, при которой испытуемый битум деформируется (размягчается) под воздействием массы металлического шарика. Ее определяют на приборе Кольцо и шар (см. схему слева ниже). Температура размягчения у разных марок битума 50 ... 95 °С и выше и имеет большое значение при устройстве кровельных покрытий. Все три показателя свойств битума связаны между собой некоторой зависимостью. Твердые битумы с малой глубиной проникания иглы имеют высокую температуру размягчения и малую растяжимость, т. е. являются хрупкими, а битумы с низкой температурой размягчения, имеющие большую пенетрацию, могут сильно растягиваться.
Для определения огнестойкости битумов устанавливают их температуру вспышки и воспламенения. Температуру вспышки определяют на приборе Бренкена (см. схему справа ниже):

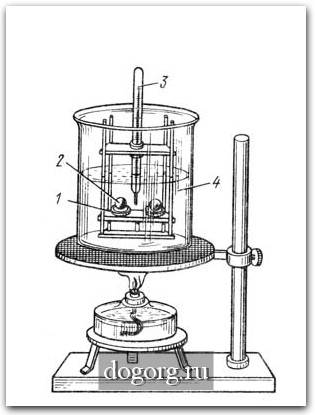

прибор Кольцо и шар

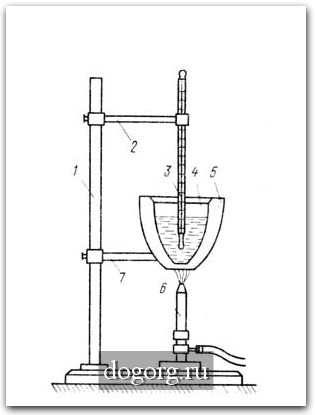

1 - кольцо; 2 - шар; 3 - термометр; 4 - вода прибор Бренкена для определения температуры вспышки и воспламенения битума
1 - штатив; 2 - зажим; 3 - термометр; 4 - металлический тигель; 5 -песчаная баня;б - горелка; 7 - кольцо штатива
Появление синего пламени над поверхностью битума принимают за момент его вспышки, а температуру, отмеченную в этот момент, за температуру вспышки.
В таблице ниже приведены показатели физико-механических свойств строительных и кровельных битумов:

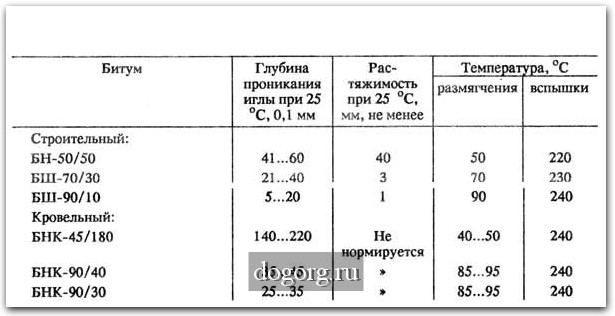

Физико-механические свойства строительных и кровельных битумов
Примечание: В хлороформе или бензоле растворяется не менее 99 % битумов. Сероводородных соединений в них допускается не более 0,3 %.
Строительные битумы применяют для устройства гидроизоляции; кровельные битумы - для изготовления рулонных кровельных и гидроизоляционных материалов; дорожные битумы - для поверхностной обработки покрытий и устройства дорог с асфальтобетонным покрытием.
Природные битумы. Их подразделяют на три вида: пластовые, поверхностные и жильные. Пластовые - это горные породы осадочного происхождения (известняки, доломиты, песчаники), пропитанные битумом. Природные битумы получают из битуминозных песков и песчаников нагреванием, а из битуминозного известняка - экстрагированием. Применение природных битумов в строительстве ограничивается из-за высокой стоимости. Используют их в основном в химической и лакокрасочной промышленности.
|
Читаемое
Главная
Советы по выбору межкомнатных дверей
Выбор покрытия для пола
Советы при выборе натяжных потолков
Отделка стен
Ванная комната: теплый пол и не только
Какие бывают откосы и как их установить
Как правильно положить ламинат
Ремонт квартиры шаг за шагом
Косметический ремонт: на чем сэкономить
Как мы клеим обои
Разделы
Мебель
Ремонт
Новости
Строительство
Новенькое
Строители на ходулях
Берем мусор с доплатой
Огнетушитель для газонефтяных фонтанов
По опыту дождевых червей
Мазь для упрочнения стали
Дробить стружку сварочной дугой
Горение в помощь шлифованию
Вдоль детали, стоя на месте
Высшее воплощение великой идеи
Нестандартный пылесос
Машина против дождя
Кротодренажная машина
Крутить не закручивая
Магнитная пайка
Метизное оборудование multi-press
Насосная техника
Пневматический механизм без компрессора
По рельсам на параболах
Пружина, которой на самом деле нет
Роботы
Самый большой в мире стереодисплей
Соединять и сберегать
Четвертая сторона голографии
Термодиффузионное цинкование
Изобретатель Михайлов
|
|
