Несущие конструкции покрытия. Основные несущие конструкции покрытий в зависимости от величины перекрываемых пролетов состоят из железобетонных односкатных и двускатных балок, ферм, арок, пространственных конструкций и плит. По виду армирования несущие конструкции делят на обычно армированные и предварительно напряженные. Их выполняют цельными - на всю длину пролета, а также из отдельных блоков, собираемых в элементы путем укрупнительной сборки перед монтажом. Для небольших пролетов (6000, 9000, 12000 и 18000 мм) в качестве несущих конструкций можно использовать железобетонные стропильные балки. Их изготовляют односкатными, двускатными и с параллельными поясами (см. схему ниже):

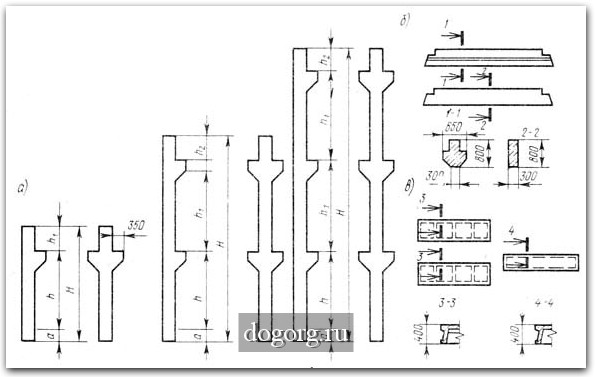

Сборные железобетонные стропильные балки
а, в - односкатные балки; б, г, д - двускатные балки; е, ж - балки с параллельными поясами.
Односкатные балки (см. схему ниже, поз. а, в) применяют в покрытиях одноэтажных промышленных зданий пролетом 6000 ... 12000 мм, с шагом колонн 6 м и наружным водостоком. Двускатные балки используют в покрытиях одноэтажных промышленных зданий при пролетах 6000 ... 18000 мм, шаге колонны 6000 и 12000 мм с наружным и внутренним водостоком. Балки с параллельными поясами применяют в покрытиях промышленных зданий с плоской кровлей при пролетах 12000 и 18000 мм и шаге колонн 6000 и 12000 м.
Стропильные фермы
а - сегментные; б, в - безраскосные; е, с параллельными поясами.
Стропильные балки имеют тавровое или двутавровое сечение. Для уменьшения массы балок и пропуска коммуникаций в их стенках устраивают отверстия различного очертания. Одно- и двускатные балки можно собирать из отдельных блоков с последующим натяжением пропущенной через них арматуры.
Балки устанавливают на железобетонные колонны или на несущие стены с устройством железобетонных подушек, а балки пролетом 18000 мм также и на подстропильные балки. К колоннам балки покрытия прикрепляют анкерными болтами, выпущенными из колонн и проходящими через опорный лист, приваренный к закладной детали балки. Опорный лист балки прикрепляют к листу, заложенному в колонну.
Балки изготавливают из бетона классов В30, В40, В50, армируют высокопрочной проволокой класса Вр-II или стержневой арматурой из стали марки А-IV и А-IIIв.

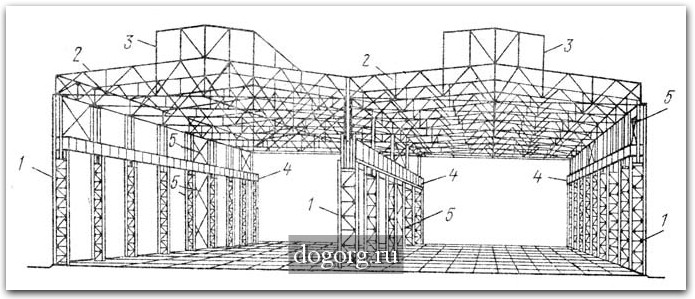

Стропильные фермы. Такие конструкции состоят из отдельных соединенных между собой стержней, образующих каркас. Стержни фермы, расположенные по ее верхнему контуру, составляют верхний пояс, а по нижнему контуру - нижний пояс. Вертикальные стержни фермы называют стойками, наклонные - раскосами. Стойки и раскосы, расположенные между верхними и нижними поясами, образуют решетку фермы; а точки (места), в которых сходятся концы стоек и раскосов, - узлы фермы. Участок между двумя соседними узлами называется панелью.
В зависимости от очертания верхнего пояса фермы делят на сегментные, безраскосные и с параллельными поясами. Их применяют в скатных и плоских покрытиях одноэтажных промышленных зданий пролетом 18000 и более. Устанавливают стропильные фермы на железобетонные колонны или подстропильные фермы. Для крепления ферм к колоннам (подстропильным фермам), а также к фермам плит покрытия, рам фонаря, связей в них предусмотрены соответствующие стальные закладные детали. Фермы выполняют с предварительным напряжением нижнего пояса. Изготавливают из бетона классов B30 ... В50, рабочую арматуру - из высокопрочной проволоки Вр-II и стержней из стали марки А-IV и др.
Подстропильные фермы (балки). Их применяют в покрытиях одноэтажных многопролетных промышленных зданий (см. схему ниже):

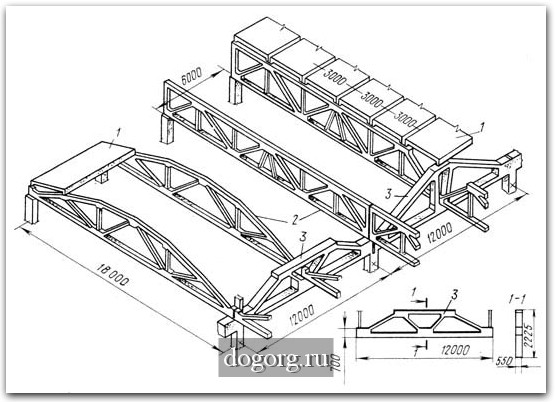

Фрагмент покрытия с различными стропильными фермами
1 - плиты покрытия; 2 - стропильные фермы; 3 - подстропильные фермы.
Подстропильные фермы (балки) применяют в средних рядах зданий для опирания ферм или балок покрытия в тех случаях, когда шаг крайних колонн составляет 6000 мм, а шаг колонн средних рядов - 12000 мм. Их устанавливают и закрепляют путем сварки закладных деталей. Все фермы (балки) имеют одинаковый пролет - 12000 мм, кроме ферм, устанавливаемых в торцах здания и у поперечных температурных швов, пролет которых составляет 11500 мм (в соответствии с расположением колонн). По концам и посредине (в нижнем узле) подстропильных ферм (балок) предусмотрены площадки для опирания стропильных ферм (балок). В площадках имеются закладные листы с приваренными к ним анкерными болтами.
Фермы (балки) изготовляют с предварительным напряжением нижнего пояса из бетона классов В40 ... В50. Основная напрягаемая арматура - из высокопрочной стальной проволоки марки Вр-II и стали марки А-IV и др. При возведении .большепролетных производственных зданий в покрытиях часто используют пространственные конструкции (см. схему ниже):
Тонкостенные пространственные конструкции
а - длинная цилиндрическая оболочка; б - то же, короткая; в - оболочка двойной положительной кривизны; г - пологая (парусная) оболочка с квадратным планом; д -волнистый или багарный свод; е - оболочка типа гиперболического параболоида.
|
  |
