Окна гражданских зданий. Классический материал для изготовления окон гражданских зданий - древесина (см. схему ниже):
Окна гражданских зданий
а - отдельные переплеты; б - спаренные переплеты; в - переплеты с раздельными коробками в оконном проеме; г - вариант общей коробки; 1 - форточка; 2 - фрамуга; 3 - створка; 4 - коробка; 5 - обвязка переплета; 6 - раствор; 7 - пакля; 8 - подоконная доска; 9 - слив из кровельной стали; 10 - наличник; 11 - шарнирная петля
Форма, размеры, пропорции и размещение окон на фасаде являются важными элементами, влияющими на архитектурный облик здания и его общую архитектурную выразительность. Конструкции окон должны удовлетворять теплотехническим и звукоизоляционным требованиям. Кроме того, они должны обеспечивать необходимую освещенность, вентиляцию и инсоляцию помещений. Для обеспечения нормальной освещенности площадь окон принимают от 1/8 до 1/5 площади пола. Они могут быть с одинарным, двойным или тройным остеклением. Стандартные размеры деревянных окон приведены в ГОСТ. Элементы, заполняющие оставленный в стене проем, называют заполнением оконного проема. В состав заполнения оконного проема входят оконные коробки, переплеты и подоконные доски.
Оконная коробка представляет собой раму, в которую вставляют оконные переплеты. Коробки могут иметь дополнительные внутренние бруски, называемые импостами. Они служат для придания жесткости коробке, а также для навешивания на них переплетов.
Оконные коробки заделывают в стены наглухо. Щели между коробкой и стеной конопатят войлоком, смоченным в гипсовом растворе, а притолоки проема штукатурят. Оконные переплеты могут быть глухими (без открывающихся частей) и створными, которые имеют открывающиеся, раздвижные или подъемные створки. Наиболее часто применяют переплеты, открываемые внутрь. Переплеты можно изготовлять из дерева, металла и пластмасс. В гражданских зданиях применяют преимущественно деревянные переплеты.
Оконный переплет состоит из вертикальных остекленных элементов-створок и горизонтальных (на всю ширину проема) элементов - фрамуг. Деревянные переплеты выполняют из брусков-обвязок, которые могут быть с наплавом, уменьшающим продуваемость, без наплава. Для уменьшения размеров стекол и придания переплетам большей жесткости створки и фрамуги делят иногда на части горизонтальными или вертикальными горбыльками.
В гражданских зданиях, особенно в жилых домах, широкое распространение получили спаренные переплеты, представляющие сближенные вплотную внутренний и наружный переплеты, скрепленные между собой. Еще более прогрессивной и экономичной конструкцией являются окна со стеклопакетами, состоящими. из двух или трех стекол, герметически склеенных по контуру. Такие стеклопакеты в обкладках из резины или пластмассы устанавливают в одинарный усиленный переплет с наплавом и крепят с помощью штапиков.
Подоконные доски делают деревянными, гипсобетонными, железобетонными с верхним мозаичным слоем, пластмассовыми, а иногда из полированных мраморных плит и др. В массовом гражданском строительстве, как правило, подоконные доски выполняют из древесины.

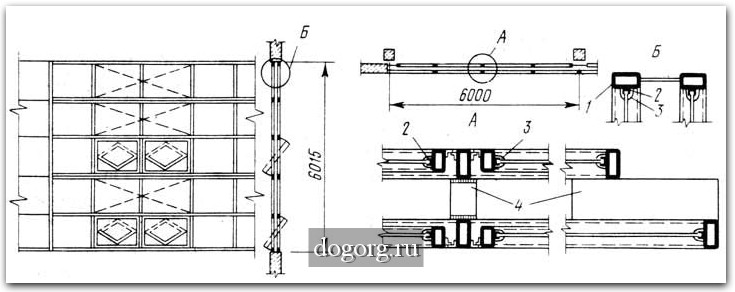

К достаточно интересным конструкциям относится заполнение оконных проемов стеклоблоками (см. схему ниже). Светопроемы из таких блоков имеют высокие эксплуатационные качества, прочны и долговечны.
Заполнение оконных проемов стеклоблоками

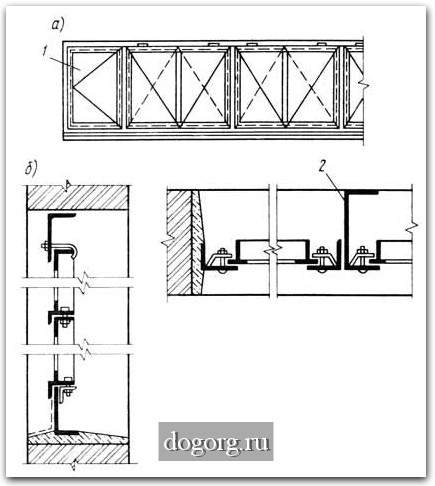

Окна и фонари промышленных зданий. Заполнения оконных проемов в промышленных зданиях бывают двух видов: отдельные, разделенные простенками, и ленточные - в виде сплошных горизонтальных полос значительной протяженности без простенков.
Остекление в промышленных зданиях может быть одинарным, двойным и комбинированным, когда нижняя часть имеет двойное остекление, а верхняя - одинарное. В отличие от гражданских зданий, где створки окон обычно вращаются вокруг вертикальной оси, в промышленных зданиях применяют створки, вращающиеся вокруг горизонтальной оси. В зависимости от расположения горизонтальной оси вращения различают створки верхне-, нижне- и среднеподвесные. Оконные переплеты в промышленныз зданиях могут быть деревянными, стальными, алюминиевыми и железобетонными.

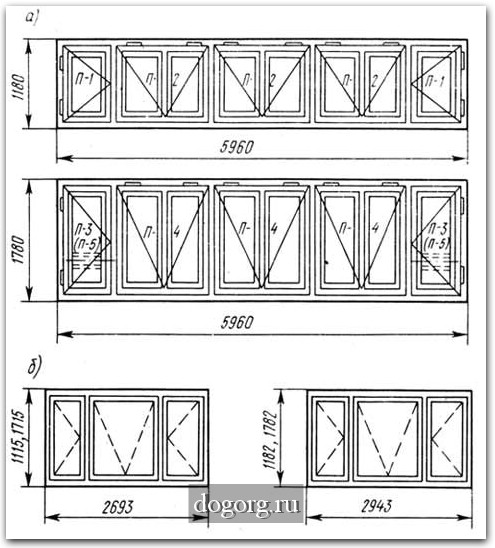

В производственных зданиях для заполнения проемов применяют в основном деревянные переплеты. Размеры и виды переплетов приведены в ГОСТ. Деревянные переплеты для ленточного и блочного заполнения показаны на схеме ниже:
Деревянные переплеты производственных зданий
а - вид при панельно-ленточном заполнении; б - то же, при блочном.
|
