Деревянные оконные переплеты применяют в цехах с нормальным температурно-влажностным режимом, а также в помещениях административно-бытового назначения. При этом заполнения оконных проемов состоят из деревянных коробок и переплетов. В настоящее время деревянные заполнения оконных проемов, как правило, поступают на стройку в виде готового (собранного на заводе) блока. Деревянные оконные блоки изготовляют двух видов: с наружным и внутренним открыванием створок.
В общественных зданиях для заполнения больших оконных проемов применяют металлические переплеты из стали и алюминия. Все большее применение находят оконные переплеты из пластических масс, которые по своим техническим, эстетическим и эксплуатационным качествам превосходят деревянные.
Стальные оконные переплеты применяют в цехах с высокой влажностью воздуха и в зданиях повышенной капитальности. Их изготовляют из специальных прокатных или штампованных профилей и подразделяют на глухие, открывающиеся внутренние и внутренние створные (см. схему ниже):
Стальные оконные переплеты производственных зданий
При стальных переплетах в каркас оконных проемов высотой до 7,2 м устанавливают горизонтальные ветровые ригели, воспринимающие ветровую нагрузку и массу вышележащих оконных переплетов. По высоте стальные оконные переплеты устанавливают непосредственно друг на друга и скрепляют с импостами кляммерами, а между собой - винтами. Зазоры по контуру оконного проема заполняют цементным раствором. В целях борьбы с коррозией стальные оконные переплеты окрашивают масляной краской. Стекла в оконных переплетах устанавливают на суриковой замазке и крепят кляммерами из оцинкованной стали.
Кроме того в промышленных зданиях со стенами из панелей вместо оконных переплетов применяют стальные оконные панели. По конструкции оконные панели состоят из коробки и переплетов, заполняющих отсеки коробки. Разработаны типовые стальные оконные панели из спаренных тонкостенных труб (см. схему ниже):
Стальные оконные переплеты из спаренных тонкостенных труб
Оконные панели монтируют одновременно со стеновыми, они имеют аналогичное с ним крепление.
Алюминиевые оконные переплеты также находят достаточно широкое распространение в строительстве. Конструкция их аналогична стальным переплетам, но они обладают меньшей массой, не поддаются коррозии и имеют красивый внешний вид. Алюминиевые оконные переплеты изготавливают в заводских условиях и централизованно поставляют на строительные объекты.

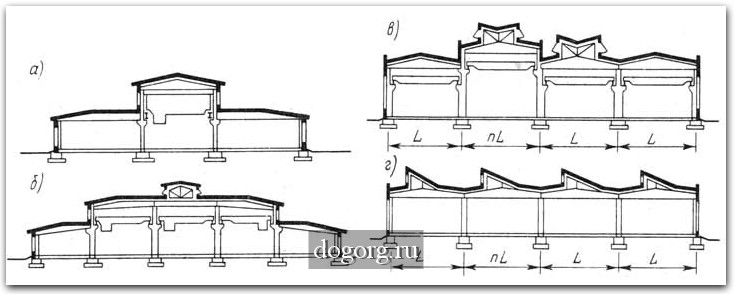

Фонари. Для верхнего освещения рабочих мест, удаленных от оконных световых проемов, и для естественной вентиляции (аэрации) помещений цехов устраивают фонари - остекленные надстройки покрытия (см. схему ниже). В зависимости от поперечного профиля в производственных зданиях применяются следующие типы фонарей:
1) П-образные с вертикальным освещением, с наружным водоотводом (см. схему ниже, поз. а, б);
2) с внутренним водоотводом (см. схему ниже, поз. в);
3) зубчатого профиля - шеды (см. схему ниже, поз. г).
Встречаются фонари трапецеидальной и треугольной форм. Однако СНиП рекомендует применять главным образом фонари П-образного профиля с вертикальным освещением.
Типы фонарей
|
  |
