Главная - Строительство Свайные работы. Оборудование, применяемое при свайных работах Погружение свай в грунт является сложным процессом и осуществляется двумя основными способами:
1) с помощью сваебойных машин ударного действия;
2) с помощью вибропогружателей.
Кроме этих способов для погружения свай применяют машины вдавливающего и завинчивающего действия, а также агрегаты смешанного действия -виброударные молоты и вибровдавливающие машины.
К сваебойным машинам ударного действия относятся свайные молоты, которые разделяются по роду привода на молоты с дизелем внутреннего сгорания (дизель-молоты), паровоздушные молоты одиночного и двойного действия и молоты механические (см. схему ниже):

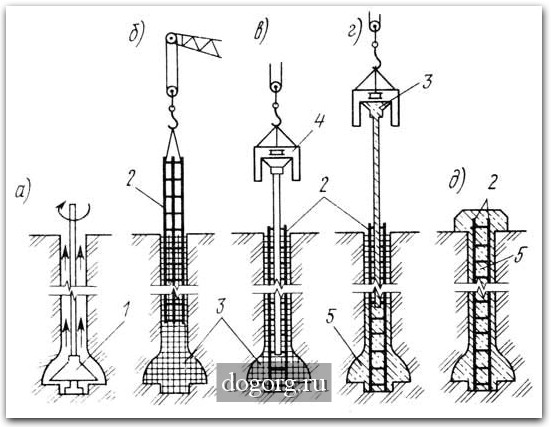

Схемы оборудования для погружения свай
а - сваебойное оборудование на базе экскаватора; б - установка для вдавливания свай; в - то же, с помощью лебедки; г - низкочастотный вибропогружатель; д - то же. высокочастотный; е - вибромолот; ж - элементы оборудования для погружения свай с подмывом.
Дизель-молоты работают по принципу дизель-моторов; паровоздушные молоты приводятся в действие силой пара или сжатого воздуха, непосредственно воздействующего на ударную часть молота, а механические молоты приводятся в действие лебедкой, соединенной канатами через систему блоков с ударной частью молота.
Для подтаскивания и установки свай на место заглубления, для установки молота на сваю, направления молота к свае при забивке, а также для перемещения сваебойного агрегата на строительной площадке служат копры. В зависимости от назначения копры подразделяются на копры для забивки вертикальных свай, поворотные для забивки свай при различных способах погружения и краны-копры, смонтированные на кране с гусеничным передвижением или на одноковшовом экскаваторе.
Паровоздушные молоты по характеру использования энергии делятся на молоты простого и молоты двойного действия. Первые состоят из массивного корпуса, внутри которого находится паровой цилиндр. У такого молота рабочий ход происходит под действием силы тяжести ударной части, а энергия пара или сжатого воздуха используется при холостом ходе для подъема ударной части. Масса ударной части 1250 ... 6000 кг и число ударов до 40 в минуту. Паровоздушные молоты двойного действия отличаются от молотов простого действия тем, что энергия пара или сжатого воздуха используется для дополнительного увеличения скорости падения ударной части, что увеличивает силу удара по свае. Масса ударной части составляет 1130 кг с энергией удара по свае 140 ... 1800 кг и числом ударов 100 ... 270 в минуту, а в более легких моделях - до 500 ударов.
Механический молот состоит из литой ударной части массой 100 ... 3000 кг, подвешенной к свободному концу каната приводной фрикционной лебедки, переброшенного через блок, укрепленного на верхней части стрелы копра и захватного устройства. Ударная часть, поднятая на высоту 3 .. .4 м с помощью лебедки, освобождается от захватного устройства и, падая под действием своей массы, ударяет по свае.
Вибропогружатели применяют для погружения свай в слабых водонасыщенных несвязных или малосвязных грунтах. Действие их основано на вибрации, которая передается грунту вокруг сваи. От направленных колебаний сопротивление грунта снижается, и свая под действием собственной массы вибропогружателя углубляется в грунт. Вибропогружатели бывают с жестким креплением узлов и с подрессорной пригрузочной плитой. Первые состоят из электродвигателя, приводящего во вращение вибратор, который с помощью захватов жестко укрепляется на свае и передает ей колебательные движения.
Более совершенными являются вибропогружатели с подрессорной пригрузочной плитой. Его электродвигатель, установленный на пригрузочной плите, связан с вибратором не жестко, а через систему амортизирующих пружин. Российская промышленность выпускает низкочастотные и высокочастотные вибропогружатели. Низкочастотные создают 300 ... 700 колебаний в минуту, имеют общую массу 4,5 ... 9 т и могут развивать усилие 160 .. .480 кН. Применяются низкочастотные вибропогружатели для погружения тяжелых железобетонных свай-оболочек и шпунтовых рядов. Высокочастотные вибропогружатели с частотой 1300 .. .1500 кол/мин применяют для погружения более легких свай.
Свайные вибромолоты являются наиболее эффективными. Их принцип действия основан на совместном воздействии энергии удара и вибрации. В отличие от вибропогружателей вибромолоты способны погружать сваи в более плотные грунты и на большую глубину при меньшей затрате времени. Забивку свай вибромолотом можно производить с применением крана или копра.
Агрегат АВС-35, смонтированный на гусеничном тракторе С-100, используют для погружения свай способом вдавливания. Он состоит из П-образной стрелы с подвижным наголовником, грузовой лебедки и откидной плиты, прикрепленной к нижней части стрелы. Свая вдавливается в грунт под воздействием усилия, создаваемого грузовой лебедкой через систему блоков и подвижного наголовника. Агрегат АВС-35 имеет массу 42 т и развивает усилие до 3,5 кН.
Вибровдавливающий агрегат ВВПС применяют для вдавливания свай в песчаные, супесчаные и глинистые грунты. Его принцип работы основан на совместном использовании энергии вдавливания и вибрации.
Кабестаны и самоходные машины МЭС-13 используют для погружения в грунт стальных и железобетонных винтовых свай полого и сплошного сечений способом завинчивания. Кабестаны: рекомендуется применять на больших площадях строительства при слабых и твердых грунтах, не содержащих крупных камней.
|
  |
