Тали. Таль - подвесное грузоподъемное устройство с ручным или электрическим приводом. Тали с ручным приводом, применяемые на монтажных работах, бывают червячные и шестеренные.
Ручная червячная таль (см. схему ниже) состоит из корпуса 4, в который вмонтирован привод из червячного винта, и шестерни 5. На валу винта насажена звездочка привода 7, на которую надета кольцевая цепь привода. На одном валу с шестерней 5 находится звездочка для грузовой цепи 3. При вращении звездочки 7 петля грузовой цепи 3, в которой находится звездочка 2 крюка, уменьшается или увеличивается, соответственно поднимается или опускается грузовой крюк 1. Сверху для крепления к неподвижному основанию таль имеет крюк 6 или серьгу.
Шестеренчатые ручные тали имеют грузоподъемность 0,25 ... 1,5 т, масса их 10 ... 112 кг, высота подъема до 2 м.
Ручная таль
1, 6 - крюки, 2, 7- звездочки, 3, 8 - цепи, 4 - корпус с червячным приводом, 5 - шестерня.
Лебедки. Лебедки - механизмы для подъема и перемещения грузов с помощью каната, наматываемого на барабан. Лебедки бывают ручные и электрические.
Ручные лебедки бывают с приводом (см. схему ниже, поз. а) и рычажные.
Лебедка с ручным приводом имеет зубчатые передачи 2, с помощью которых от рукоятки 1 передается усилие на барабан 3. Канат наматывается на барабан и сматывается с него при вращении рукоятки 1. Произвольное опускание груза предотвращается храповым тормозом 4. Тяговое усилие лебедок 10 80 кН, канатоемкость 65 ... 300 м при диаметре каната 11 ... 21 мм. Масса 140 ... 1380 кг.
Рычажная лебедка (см. схему ниже, поз. б) состоит из корпуса с приводом 6 и каната, в нерабочем положении намотанного на катушку 5. Для перевода в рабочее положение канат разматывают с катушки. Крюк лебедки крепят к якорю, а крюк каната - к перемещаемому грузу. За одно колебательное движение рукоятки 1 канат протягивается через лебедку на 35 ... 36 мм. Тяговое усилие лебедки 7,5 ... 30 кН, масса 17 кг, диаметр каната 7,5 ... 16,5 мм.
Лебедки
ручные: а - с приводом, б - рычажная, в - электрическая; 1 - рукоятка, 2 - зубчатая передача, 3 - барабан, 4 - храповой тормоз, 5 - канат, намотанный на катушку, 6 - корпус с приводом, 7 - редуктор, 8 - пульт управления, 9 - тормозное устройство, 10 - электродвигатель.
Электрическая лебедка (см. схему выше, поз. в) состоит из рамы, на которой укреплен барабан 3 для каната, приводимый во вращение электродвигателем 10 через редуктор 7. Лебедки для монтажных работ имеют жесткую связь между двигателем и редуктором. Подъем и спуск груза в таких лебедках происходят принудительно, за счет изменения направления вращения двигателя. Лебедкой управляют с пульта 8. Лебедки оборудованы электромагнитным тормозом 9 и имеют несколько скоростей подъема. Тяговое усилие лебедок 3,2 ... 75 кН, канатоемкость 60 и 300 м.
Перед работой монтажник обязан удостовериться в исправности лебедки. Особое внимание при осмотре уделяют состоянию тормозов. Правильность регулировки тормозов проверяют пробным опусканием груза на тормозах при включенном двигателе. При этом на барабане должно быть максимальное количество слоев каната.
Канат на барабане лебедки должен быть прочно закреплен и уложен правильными витками в каждом слое навивки. Для этого лебедку располагают так, чтобы канат подходил к барабану перпендикулярно. Реборды барабана должны возвышаться над верхним слоем каната не менее чем на два диаметра каната. При сматывании каната на барабане должно остаться не менее 1,5 витков.
Пусковые устройства лебедок должны находиться в запирающихся шкафах. В рабочем положении лебедку прочно прикрепляют к якорям. Конструкция якорей, их расположение на площадке строительства определяются проектом производства работ.
Якоря. К якорям крепят расчалки монтажных мачт, подъемников, а также полиспасты и лебедки. В качестве якорей используют конструкции или фундаменты существующих зданий и сооружений (если расчетом подтверждается возможность такого закрепления) или специально изготовленные наземные, полузаглубленные и заглубленные конструкции.
Наземные якоря делают из массивных железобетонных блоков, которые укладывают друг на друга штабелем и надежно скрепляют между собой. Полузаглубленные якоря имеют горизонтальную, заглубленную на 0,6 ... 0,7 м часть, за которую закрепляют канат, и сверху пригруз из бетонных блоков. Заглубленные якоря делают из монолитного железобетонного блока, расположенного горизонтально в траншее глубиной 2,5 ... 3,5 м, перпендикулярно направлению каната.
Монтажная мачта. Монтажная мачта (см. схему ниже, поз. а, б) представляет собой ствол 4, удерживаемый в вертикальном положении при помощи четырех (пяти) вант 6. Ванты крепятся к верхушке мачты и к якорям. Груз поднимают электролебедкой при помощи закрепляемого к оголовку мачты полиспаста 7. Для удобства работы мачту немного наклоняют в сторону поднимаемого элемента, для этого в основании мачты устраивают шарнир, а заднюю ванту оснащают полиспастом. Во избежание сдвига мачты ее низ крепят на шпальной клетке, бетонном основании или расчаливают.
В зависимости от нагрузок и высоты монтажные мачты выполняются в виде ствола сплошного сечения из стальных труб (см. схему ниже, поз. а), решетчатыми (см. схему ниже, поз. б) сквозного сечения из четырех поясных уголков, связанных раскосами, или стальных труб, усиленных продольными накладками из уголков. Трубчатые мачты имеют грузоподъемность 3 ... 20 т, высоту 8 ... 30 м, решетчатые - грузоподъемность 10 ... 20 т, высоту 40 ... 60 м.
Шевр. Шевр (см. схему ниже, поз. в) - А-образная жесткая рама 9 из труб или прокатных профилей, снабженная шарнирными опорами и прикрепленным к оголовку полиспастом 7. При работе шевр обычно наклоняется в одну сторону и удерживается в этом положении вантой 6, прикрепленной к якорю. Для изменения углов наклона шевра в задний вант включается полиспаст. Шевр обычно устанавливают на салазки, низ шевра расчаливают.
Шевры более устойчивы, чем мачты, легче перемещаются, для закрепления шевров требуется меньше вант и якорей.

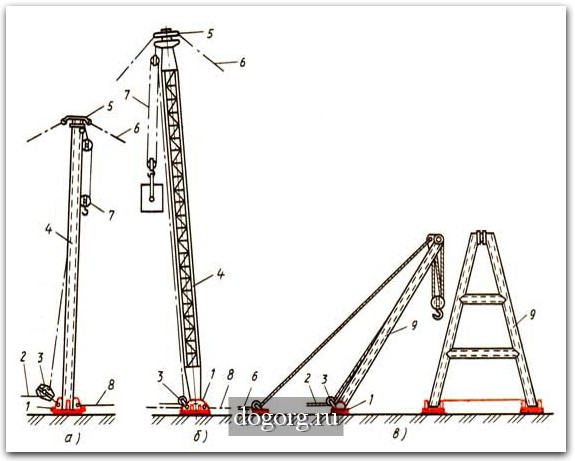

Мачты (а, б) и шевр (в)
а - трубчатая, б - решетчатая; 1 - опорная пята. 2 - канат на лебедку, 3 - отводной блок, 4 - ствол. 5 - оголовок, 6 - ванты, 7 - полиспаст, 8 - расчалка, 9 - А-образная рама.
|
  |
