Соединение стеновых панелей
Наружные стеновые панели с целью обеспечения жесткости и устойчивости конструкций здания соединяют между собой, а также с панелями внутренних стен. Соединения выполняют различными способами. Наиболее широко применяют соединения арматурными связями-скобами (см. схему ниже, поз. а), которые вставляют в отверстия петлевых выпусков арматуры у примыкающих панелей. Для обеспечения жесткости такие стыки замоноличивают бетоном. Такие связи устанавливают в верхней и нижней части вертикального стыка.
Другой вариант соединения - стальными накладками, привариваемыми к закладным деталям примыкающих панелей (см. схему ниже, поз. б). Такие соединения также замоноличивают бетоном.

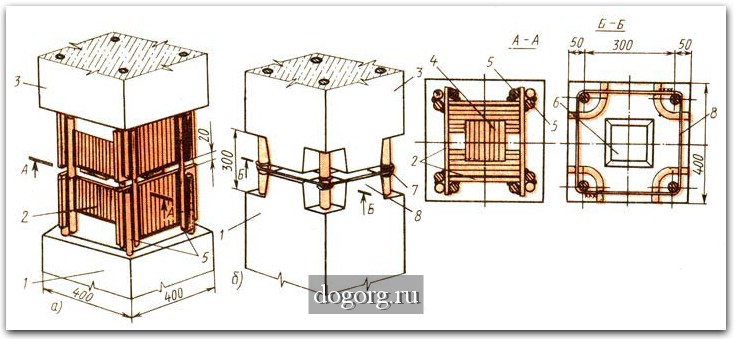

Соединение панелей стен
а - связями-скобами, б - накладками на сварке; 1 - внутренняя стеновая панель, 2 - петлевые выпуски арматуры, 3 - связи-скобы, 4 - наружные стеновые панели, 5 - закладные детали, 6 - накладки.
